液位的测量技术方法多种多样

2020-06-28 16:03:34

液位的测量技术、方法多种多样,从而相应的测量工具有磁翻板液位计浮球液位计、钢带液位计、雷达物位计、磁致伸缩液位计、射频导纳液位计、音叉物位计、玻璃板/玻璃管液位计、静压式液位计、压力液位变送器、电容式液位计、智能电浮筒液位计、浮筒液位变送器、外测液位计、超声波液位计等等。依据介质和现场条件的不同,各种液位计各展优势,形成了以个多元化的局面。

雷达液位计记录脉冲波经历的时间,而电磁波的传输速度为常数,则可算出液面到雷达天线的距离,从而知道液面的液位。

在实际运用中,雷达液位计有两种方式即调频连续波式和脉冲波式。

采用调频连续波技术的液位计,功耗大,须采用四线制,电子电路复杂。

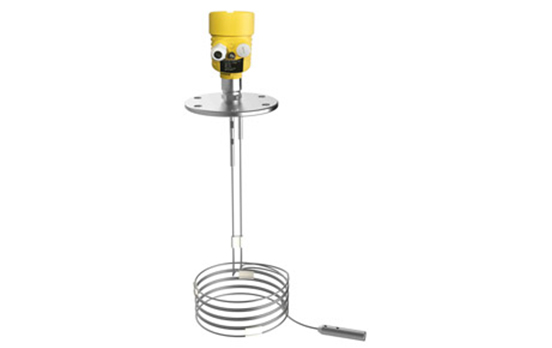

智能雷达物位计采用雷达脉冲波技术的液位计,功耗低,可用二线制的24VDC供电,容易实现本质安全,精度高,适用范围更广。

发射器头同系列雷达液位计间可以互换,发射器头由表体和电子单元(THE)组成。

电子单元由微波单元、信号处理、数据通信、电源及瞬变保护电路板等构成。

信号处理卡件(SPC)

SPC卡件包括高性能的信号处理器及通过远程编程保存储罐特定数据集的库存检测器。

模拟处理卡件(APC)

APC卡件用于模拟输入信号的滤波和多路复用。将模拟电路保留在独立的卡件上,可达到较高的信噪比,从而提高测量精度。

温度多路输入卡件(TMC)用于将6台温度传感器直接连接储罐雷达液位计。

变速送器接口卡件(TIC)

本质安全输入要求采用变送器接口卡件(TIC)。TIC卡件包括:

用于4-20mA电流回路的两台进线齐纳安全栅和两台回线安全栅。

用于下位数据采集单元或远传显示单元的单台齐纳安全栅。

用于可选的温度多路输入器卡件(TMC)的信号、电源连接件。

继电器输出卡件(ROC)包括两台继电器,可用于控制外部装置,如阀门、泵、加热盘管等。

现场通讯卡件(FCC)

FCC卡件处理与外部装置的通讯,可提供各种类型的FCC卡件,可用于不同类型的通讯协议吗,也可以模拟其它供应商的液位计。
