在液位测量中,咱们会经常会看两种外型根本上相同的液位计,浮球液位计与磁致弹性液位计,别看两者长得相同,其内涵可是完整两个概念,无论是在测量原理,精度,内部结构上都存在着显着的不同,当然这两类液位计的价钱也是差异很大的。
磁浮球液位计又名干簧管液位计,其结构与作业原理便是:磁性浮球随液位改动而上下起浮时,浮球内的磁钢吸合传感器内相应位置上的干簧管,使传感器的总电阻(或电压)发生改动,再由变送器将改动后的电阻(或电压)信号转换成4-20mA的电流信号输出,对液位中止远间隔测量。并可在闪现仪上设定上、下限报警,完成对液位的位式操控,或由其它调理器构成液位恒值调理体系,磁致弹性液位计,同样是磁力原理,但内部结构却是大相径庭,磁致弹性液位计作业时,传感器的电路局部将在波导丝上鼓舞出脉冲电流,该电流沿波导丝传达时会在波导丝的四周发生脉冲电流磁场。

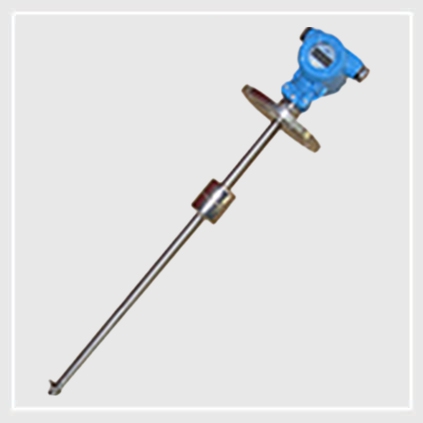

在磁致弹性液位计的传感器测杆外配有一浮子,此浮子可以沿测杆随液位的改动而上下挪动。在浮子内部有一组磁环。当脉冲电流磁场与浮子发生的磁环磁场相遇时,浮子四周的磁场发生改动然后使得由磁致弹性材料做成的波导丝在浮子所在的位置发生一个改动波脉冲,这个脉冲以固定的速度沿波导丝传回并由检出组织检出。
