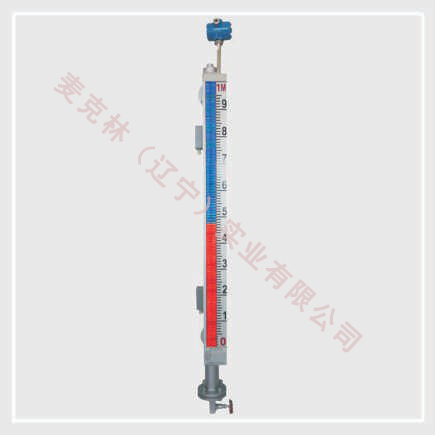

磁浮子液位计

UHZ系列磁浮子液位计广泛应用于石油、化工、制药、冶金、制糖、造纸、电力、水处理、船舶、环保、锅炉等行业，以实现对各种槽、罐、塔等容器（设备）中介质液位的检测、控制。该液位计具有传统玻璃管（板）液位计无法比拟的优越性，因其指示部分不与被测介质接触，故可做到高密封，对高温、高压、有毒、有害、强腐蚀性介质更显其可靠性、安全性的优点。

磁浮子液位计是以浮子为测量元件， 通过磁钢的磁性耦合将液位线性的传到现场磁翻转指示器， 使指示器清晰地指示出液位的高度。液位计配有液位报警器和液位远传装置。液位报警器可实现液位上下限控制、极限报警和事故联锁。液位的远传装置可将液位的变化

线性的转换为直流4～20mA电流信号输出，用于与数字显示示仪表或计算机系统连接，实现远距离液位 显示及控制。

◆ 可靠耐用，无需专门维护

◆ 显示单元和报警开关的工作无需电源

◆ 设计简单、坚固耐用、运行可靠，可直观显示液位高低

◆ 测量显示、信号输出部分与介质完全密封、隔离，安全、可靠

◆ 测量范围大、全过程测量无盲区，大字符刻度，直观、醒目易读

◆ 适用于各种高温、高压、腐蚀性和易燃易爆介质液位的连续测量

◆ 安装方便，维护量小，维修费用低的优点，是玻璃管，玻璃板液位计的升级换代产品

◆ 整机技术参数

测量范围：300～10000mm（对中心距超过6500 或运输条件不允许超长的液位计采用分段制造） 指示误差：±10mm

工作压力：≤16MPa PVC≤1.0MPa

介质温度：-80~350℃ PVC：-20℃～60℃ 介质密度：≥0.45g/cm3

介质密度差（测界面）：≥0.15g/cm3

介质粘度：≤150cP

接液材质：根据介质确定（304、321、316L、聚四氟乙烯、PP、PE 、PVC等） 连接法兰：HG20592-2009 DN20 PN16 RF，按用户所需

排污接口：G1/2"（排污阀）、M20×1.5（排污堵塞）保温夹套接头：ZG 1/2 "（外）

环境振动：频率≤25Hz，振幅≤0.5mm浮子材质：基本型 304、321、316L

塑料型 PVC（聚氯乙烯）、PP（聚丙烯）、PE（聚乙烯） 特殊型 Ti（使用在密度低且压力高的介质中）

主体材质：304、321、316L、PVC（聚氯乙烯）、PP（聚丙烯）、PE（聚乙烯）

◆ 远传装置（干簧电阻式）

测量范围：300～10000mm（或按用户所需）

精 确 度：±10mm（绝对误差）

回 差：±10mm

供电电源：24V DC±5% 二线制

输出信号：4～20mA DC 二线制

环境温度：-40～60℃

负载能力：≤550Ω（在24V DC 供电时）

电气接口：M20×1.5(内) 或按用户所需

外壳防护：IP65

防爆型式：隔爆型 ExdⅡBT4 Gb

 远传变送器接线图

 ◆ 报警开关

触点容量：AC220V /0.4A

输出形式：常开或常闭接点

环境温度：-40～125℃

电气接口：M20×1.5(内) 或按用户所需

外壳防护：IP65

最大接触电阻：150MΩ

最大负载电流：1A

报警开关接线图
